Technische Daten
Bildnavigation

BDe 4/4" 611 - 614



BDe 4/4" 614 + ABt 714
am 14. 4. 2000 in La Chaux-de-Fonds Est.
Bild grösser (60KB)

CJ-Meterspur - BCe 2/4 - De 4/4 - BDe 4/4' - BDe 4/4'' - BDe 4/4 - ABe 2/6 - ABe 4/4

Auf der Basis der Zahnradtriebwagen BDeh 4/4 11 bis 15 der SGA bestellten Appenzellerbahn und CJ zusammen sieben Triebwagen, neun Steuerwagen und sechs Zwischenwagen. Die Appenzellerbahn erhielt drei zweiteilige Pendelzüge. Die CJ erhielten 1985/86 von den Flug- und Fahrzeugwerken in Altenrhein, der Schweizerischen Industriegesellschaft in Neuhausen und Brown, Boveri & Cie. in Oerlikon die BDe 4/4'' 611 bis 614, die Steuerwagen ABt 711 bis 714 und BDt 721 und 722 sowie die Zwischenwagen B 751 bis 756.

BDe 4/4'' 614 + 612 + ABt 712
am 30. 7. 2002 in Tramelan.
Bild grösser (49KB)

Mit diesen Fahrzeugen, sowie dem aus dem De 4/4' 403 umgebauten De 4/4'' 411 können Pendelzüge gebildet werden. Die Triebfahrzeuge weisen eine Hüpfersteuerung auf. Der Anstrich der Personenfahrzeuge ist rot mit einem weissen Band. Auf den Wagen wurde im weissen Band "Chemins de fer du Jura" voll ausgeschrieben. Die Triebwagen legen jährlich um die 100'000 Kilometer zurück. In Anlehnung an die ABe 2/6 631 bis 634 erhielt der BDe 4/4'' 613 eine rote Stirnwand mit grossem CJ-Signet.

BDe 4/4'' 611 + ABt 711
am 1. 10. 1985 in Le Noirmont.
Bild grösser (49KB)

BDe 4/4'' 613 + ABt 713
am 27. 4. 2001 in Tramelan.
Bild grösser (47KB)

Technische Daten

Bezeichnung

BDe 4/4''

Nummern

611 - 614



Inbetriebsetzung

1985



Hersteller

FFA/SIG/BBC



Spurweite

1000

mm

Länge über Kupplungen

18,73

m

Gesamtachsstand

14,63

m

Drehgestellachsstand

2,30

m

Triebraddurchmesser

750

mm

Tara

36,0

t

Minimales Adhäsionsgewicht

36,0

t

Maximales Dienstgewicht

42,7

t



BDt 721 + B 754 + B 752 +
ABt 712 + BDe 4/4'' 612
am 12. 8. 1990 in La Combe.
Bild grösser (54KB)

BDt 722 + B 753 + B 752 +
ABt 711 + BDe 4/4'' 611
am 13. 8. 1989 in Foradray.
Bild grösser (50KB)



Anzahl Fahrmotoren Typ 4 ELO 2057 K

4



Übersetzungsverhältnis

1 : 5,574



Anfahrzugkraft

130

kN

Stundenleistung

820

kW

Stundenzugkraft

67,2

kN

entsprechende Geschwindigkeit

42,3

km/h

Dauerleistung

724

kW

Dauerzugkraft

57,2

kN

entsprechende Geschwindigkeit

44,0

km/h

Restzugkraft bei Höchstgeschwindigkeit

15

kN

Höchstgeschwindigkeit

90

km/h

Anzahl Sitzplätze 2. Klasse

39



Stehplätze

24



Totale Platzzahl

63



Gepäckraumfläche

7,5

maximale Zuladung

2,0

t



BDe 4/4" 611
am 11. 2. 1987
in Les Breuleux.
Bild grösser (66KB)

BDe 4/4'' 613 + BDe 4/4' 608 +
BDe 4/4'' 612
am 11. 3. 1997 in Les Breuleux.
Bild grösser (63KB)

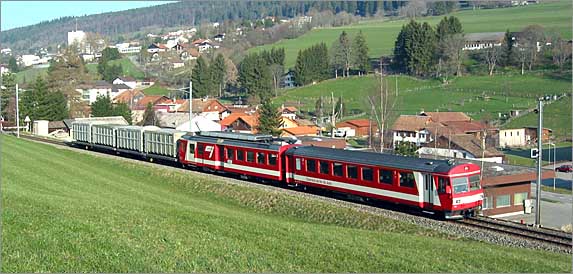

ABt 711 + BDe 4/4'' 611 + 2 Sb
am 9. 4. 2002 bei Tramelan.
Bild grösser (47KB)










BCe 2/4


De 4/4


BDe 4/4'


BDe 4/4''


BDe 4/4


ABe 2/6


ABe 4/4
